滾珠絲杠螺母副的循環方式
? 常用的循環方式有兩種：外循環和內循環。滾珠在循環過程中有時與絲杠脫離接觸的稱為外循環；始終與絲杠保持接觸的稱為內循環。滾珠每一個循環閉路稱為列，每個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列、3列、4列、5列等幾種，每列只有一圈；外循環每列有1．5圈、2．5圈和3．5圈等幾種。

(1)外循環。

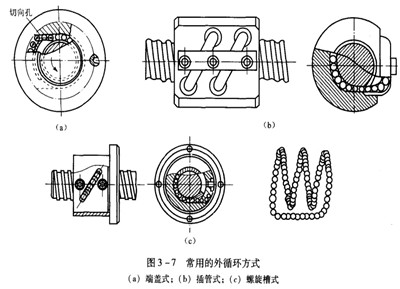

? 外循環是滾珠在循環過程結束后通過螺母外表面的螺旋槽或插管返回絲杠螺母問重新進入循環。如圖3-7所示，外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。

如圖3-7(a)所示是端蓋式，在螺母上加工出一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。

如圖3-7(b)所示為插管式，它用彎管作為返回管道，這種結構工藝性好，但由于管道突出于螺母體外，徑向尺寸較大。

如圖3-7(c)所示為螺旋槽式，它是在螺母外圓上銑出螺旋槽，槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。

(2)內循環。

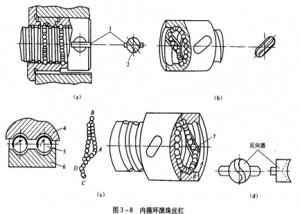

如圖3-8所示為內循環滾珠絲杠。內循環均采用反向器實現滾珠循環，反向器有兩種類型。
如圖3-8(a)所示為圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽2。反向槽靠圓柱外圓面及其上端的圓鍵1定位，以保證對準螺紋滾道方向。

如圖3-8(b)所示為扁圓鑲塊反向器，反向器為一般圓頭平鍵形鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽3，用鑲塊的外輪廓定位。兩種反向器比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。

內循環滾珠絲杠的優點是徑向尺寸緊湊，剛性好，因其返回滾道較短，故摩擦損失小。適用于高靈敏、高精度傳動、不宜用于重載傳動。其缺點是反向器加工困難。
